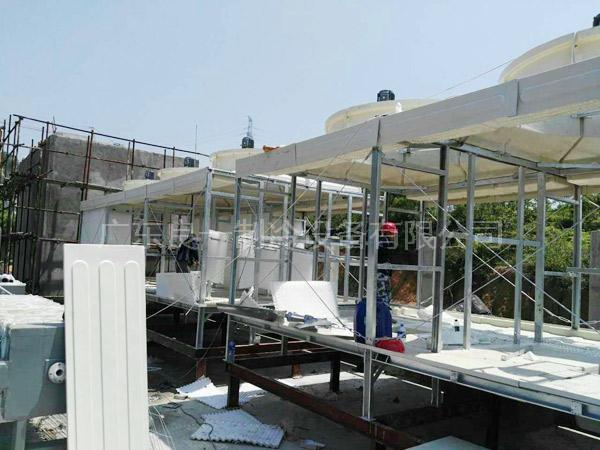

一、项目名称:方形横流式冷却塔高温型
二、项目选型:根据甲方需求,实际工况为进水温度80℃,出水温度45℃,湿球温度28℃,温差35℃,循环水量1000m³/h等选型YRT-200W高温型方形横流式冷却塔6台。
三、技术参数:
工作流量:1200(T/h)
风机直径:2400mmX6
进出水管径:DN200(mm)
排溢水管经:DN80(mm)
四、外形参数:
外形尺寸(长X宽X高):3200X4290X3460(mm)X6
净重:1590(KG)X6
运行重:3680(KG)X6






冷却塔知识普及:
方形横流式冷却塔结构组成:
(1)面板:玻璃钢材质,表面光洁美观,耐腐蚀,防老化。
(2)填料:为改性聚丙烯双向点波片,热力性能好,气流阻力小,刚性好,耐热100℃、耐寒、阻燃。
(3)风机:叶片材质为合金铝板。风机气动力合理、风量大、效率高、噪声低、耐腐蚀等特点。
(4)电机和减速机:为外协设备。
(5)布水槽:玻璃钢材质,配水均匀,超低噪声型有盖板可蔽光,防杂物飞入,减少溅水声。
(6)消声罩:玻璃钢材质,内粘空腔式阻燃型聚氯乙烯薄膜消声材料。
(7)百叶窗:玻璃钢材质,可防水溅出,并可使进塔气流均匀。
(8)水箱:玻璃钢材质,起集水作用,设有自动补充水设施,可闭路循环直接吸水。
(9)骨架:为折边型钢组装结构,刚性好,重量轻,运输、安装方便,热镀锌防腐。
